Геар
Зупчаник је ротирајући кружни машински део који има изрезане зубе или, у случају зупчаника или зупчаника, уметнуте зубе (зване зупчаници), који се спајају са другим (компатибилним) зупчастим делом ради преноса (конвертовања) обртног момента и брзине. Основни принцип рада зупчаника је аналоган основном принципу полуга. Зупчаник може бити познат и као зупчаник. Уређаји са зупчаницима могу променити брзину, обртни момент и смер извора енергије. Зупчаници различитих величина производе промену обртног момента, стварајући механичку предност, кроз њихов однос преноса, и стога се могу сматрати једноставном машином.
Предности Геар-а
Коришћењем зупчаника, велики однос брзина се може постићи са минималним простором.
Користе се за пренос кретања на малом средишњем растојању осовина
Користећи системе зупчаника, можемо пренети кретање између осовина које се не паралелно секу.
Зупчаници су механички јаки, тако да се могу подизати већа оптерећења.
Користе се за велико смањење брзине и за пренос обртног момента.
Користе се за позитиван погон, тако да његов однос брзина остаје константан.
Зупчаници се користе за пренос великих ВФ
Зупчаници захтевају само подмазивање, стога је потребно мање одржавања.
Имају дуг животни век, тако да је систем зупчаника веома компактан.
Зашто изабрати нас
Прилагођена решења:Разумемо да свака апликација има јединствене захтеве и наш тим може да ради са вама на развоју прилагођених ланчаника прилагођених вашим специфичним потребама. Без обзира да ли тражите поузданог произвођача ланчаника по мери који ће задовољити ваше јединствене захтеве, имамо стручност и искуство да испоручимо решења високог квалитета која су вам потребна.
Гаранција квалитета:Поносни смо на пружање ланчаника највишег квалитета, прецизности и перформанси. Наши производи су подвргнути стриктном тестирању како би били сигурни да испуњавају или премашују индустријске стандарде.
Техничка подршка:Наш искусни тим је спреман да вам помогне у избору производа, упутствима за инсталацију и свим техничким упитима које имате.
Области примене:Ланчаници се широко користе у различитим индустријама, укључујући транспортне системе, машине за паковање, пољопривредну опрему и још много тога.
Врсте зупчаника
Следе различите врсте зупчаника
Интернал Геар
Ови зупчаници се користе у комбинацији са спољним зупчаницима и имају зубе који су урезани у делове цилиндара и конуса. Користе се у планетарним зупчаницима и спојевима зупчаника за вратила. Овај тип зупчаника има један недостатак: променљив број унутрашњих и спољашњих зупчаника којима се мора управљати због импеданси попут еволвентне и трохоидне.
Митре Геар
Оштри зупчаници који имају однос брзина од један називају се зупчаници са косим зупчаницима. Користе се за промену смера преноса снаге без промене брзине. Постоје спирални и равни зупчаници. Пошто спирални зупчаници стварају силу потиска у аксијалном смеру, потисни лежајеви се морају узети у обзир приликом њиховог коришћења. Сваки зупчаник који има угао осовине другачији од стандардних 90 степени назива се угаони зупчаник.
Ворм Геар
Пужни и пужни точкови су два дела ове врсте зупчаника. Пуж је изрезана осовина у облику завртња, а пужни точак је зупчаник за спајање. Као резултат употребе различитих материјала, мање је трења када површине клизе једна преко друге и дођу у контакт. Пуж је направљен од тврдог материјала, док је пужни точак од меког материјала.
Сцрев Геар
Вијчани зупчаници су два спирална зупчаника идентичне руке постављена на непаралелна, квази осовина која имају угао увртања од 45 степени. Имају слабу носивост и нису прикладни за пренос велике снаге јер је контакт са зубима тачка. Када се користе навојни зупчаници, подмазивање је важно јер клизање површина зуба преноси снагу. Не постоје ограничења за могуће комбинације зуба.
Спирални конусни зупчаник
Конусни зупчаници са савијеним линијама зубаца познати су као спирални конусни зупчаници. Они надмашују равне конусне зупчанике у погледу ефикасности, снаге, вибрација и буке због већег контактног односа зубаца. Међутим, они су изазовнији за стварање. Додатно, закривљени зупци обезбеђују потисак у аксијалном правцу. Нулти конусни зупчаник је спирални конусни зупчаник са најмањим углом увијања.

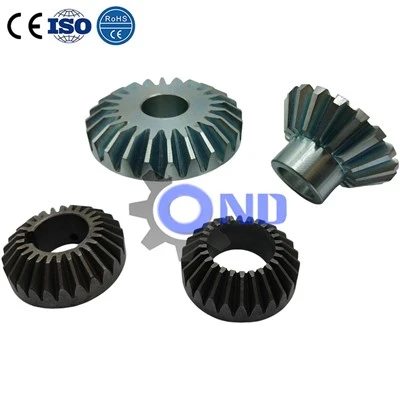

Бевел Геар
Конусни зупчаници изгледају као конуси и користе се за пренос силе између две осовине која се укрштају у једној тачки (осовина која се укрштају). Конус служи као нагибна површина конусног зупчаника, а зупци су исечени дуж конуса. Линеарни конусни зупчаници, спирални конусни зупчаници, зупчаници под углом, зупчаници под углом, круни зупчаници и хипоидни зупчаници су међу неколико врста конусних зупчаника.
Геар Рацк
Зупчаник је скуп зубаца уједначене величине и формираних који су равномерно распоређени дуж равне површине или равне шипке. Зупчаник је зупчаник у облику цилиндра са бесконачним полупречником цилиндра. Он трансформише ротациони момент у линеарно кретање спајањем са сферним зупчаником. Две врсте носача зупчаника који имају равне линије зуба су равне летве за уста и спиралне носаче зуба. Могуће је спојити зупчанике крај на крај глодањем крајева зупчаника.
Спур Геар
Челни зупчаници су цилиндрични зупчаници са линијом зубаца која је равна и паралелна са вратилом и представља подскуп групе зупчаника паралелног вратила. Најпопуларнији зупчаници су цилиндрични зупчаници јер имају висок степен прецизности и могу се произвести са лакоћом. Имају особину да немају аксијална оптерећења (потисно оптерећење). Већи од два која се спајају се називају зупчаник, а мањи као зупчаник.
Хелицал Геар
Слично цилиндричним зупчаницима, спирални зупчаници су цилиндрични зупчаници са вијугавим линијама зубаца који се користе са паралелним вратилима. Корисни су за апликације великих брзина јер нуде већу тишину, боље спајање зубаца од зупчаника и могу да пренесу веће тежине. Потисни лежајеви су потребни када се користе спирални зупчаници јер производе силу потиска у аксијалном правцу. Пошто завојни зупчаници имају десну и леву страну, пар за спајање захтева зупчанике са супротном руком.
Двоструки спирални зупчаници
Двоструки завојни зупчаници су врста завојних зупчаника у којима су две завојне стране распоређене једна поред друге, одвојене размаком. Углови спирале на свакој страни су идентични, али у супротности. Коришћењем двоструког спиралног сета зупчаника, потисна оптерећења су елиминисана, а потенцијал за још више преклапања зубаца и глаткији рад се повећава. Слично као код спиралног зупчаника, затворени погони зупчаника понекад користе двоструке спиралне зупчанике.
Зашто су нам потребни зупчаници
Зупчаници су изузетно важан уређај за пренос ротације са једне осе на другу. Због тога зупчаници могу подесити излазну брзину осовине. Претпоставимо да имате мотор који се окреће 100 обртаја у минути и желите да се окреће само на 50. Систем зупчаника се може користити за смањење брзине тако да се излазна осовина ротира на пола брзине мотора.
Штавише, зупчаници се широко користе у условима високог оптерећења јер њихови зупци омогућавају финију, дискретнију контролу кретања и силе осовине. На пример, ако други точак у низу зупчаника има више зуба од првог, он се окреће спорије, али са већом силом од првог. Зупчаници такође нуде предност у односу на већину система ременица у овом погледу.
Када се два зупчаника споје, други се окреће у супротном смеру. На пример, мењач који се налази у центру задње осовине возила са погоном на задње точкове користи конусни зупчаник у облику конуса за померање снаге погонског вратила за 90 степени и окретање задњих точкова.
Материјали који се користе за зупчанике
Уобичајени материјали који се користе за зупчанике укључују:
Челик- За зупчанике се врло често користе различите врсте челика. Неки примери укључују угљенични челик, легирани челик, очвршћени челик. Челик је издржљив, јак и способан да издржи велика оптерећења.
Ливено гвожде- Сиви ливени гвожђе је још један уобичајени материјал за неке апликације зупчаника. Снажан је и отпоран на хабање.
Најлон- Најлонски или други пластични/полимерни зупчаници се понекад користе тамо где је важна мала тежина или смањење буке. Они су самоподмазујући.
Алуминијум- Лагани алуминијумски зупчаници се могу користити тамо где је тежина примарна брига. Легуре алуминијума су јаке, али можда неће трајати толико дуго као челик у неким применама.
Месинг- Повремено се користи за зупчанике. Месинг је отпорнији на корозију од челика и самоподмазујући се. Али не тако јак као челик.
Композитни материјали- Пластика ојачана влакнима и други композити постају све популарнији за одређене апликације зупчаника. Могу бити дизајнирани за чврстоћу и отпорност на хабање.
Керамика- Напредни керамички материјали као што је силицијум карбид пружају изузетну тврдоћу и отпорност на хабање, али су веома крти. Користи се у тешким условима.
Композити са металном матрицом- Укључити легуре ојачане керамиком како би се обезбедила чврстоћа метала са тврдоћом/отпорношћу на корозију керамике.
Карактеристике дизајна зупчаника
Зупчаници су доступни у различитим дизајнима, конструкцијама и конфигурацијама да одговарају широком спектру индустрија и апликација. Ове различите карактеристике омогућавају да се зупчаници класификују и категоришу на неколико различитих начина, који укључују:
Облик зупчаника
● Дизајн и конструкција зубаца зупчаника
● Конфигурација осовине зупчаника
● Облик зупчаника
Већина типова зупчаника је кружна—тј. зупци зупчаника су распоређени око цилиндричног тела зупчаника са кружном површином—али су доступни и неки не-кружни зупчаници. Ови зупчаници могу имати елиптичне, троугласте и квадратне површине.
Уређаји и системи који користе кружне зупчанике доживљавају константност у зупчастим односима (тј. односу излаза и улаза) израженим – и за брзину и за обртни момент. Константност преносног односа значи да с обзиром на исти улаз (било брзину или обртни момент), уређај или систем доследно обезбеђују исту излазну брзину и обртни момент.
С друге стране, уређаји и системи који користе не-кружне зупчанике имају променљиве брзине и обртни момент. Променљива брзина и обртни момент омогућавају некружним зупчаницима да испуне посебне или неправилне захтеве за кретање, као што су наизменично повећање и смањење излазне брзине, више брзина и кретање уназад. Поред тога, линеарни зупчаници, као што су зупчаници, могу да конвертују ротационо кретање погонског зупчаника у транслационо кретање (или комбинацију транслационог и ротационог кретања) погоњеног зупчаника.
Зуби зупчаника се такође називају зупчаницима, па се стога зупчаник назива и помало архаичним термином зупчаник. Док су у претходном одељку зупчаници били категорисани на основу укупног облика тела зупчаника, овај одељак описује карактеристике које се односе на њихов дизајн и конструкцију зуба (тј. зупчаника). Постоји неколико уобичајених опција дизајна и конструкције за зубе зупчаника, укључујући:
● Структура зуба
● Постављање зуба
● Профил зуба
● Структура зубаца зупчаника
У зависности од структуре зупчаника, зупци зупчаника се или урезују директно у отвор зупчаника или се убацују као засебне, обликоване компоненте у зупчаник. За већину примена, када зупчаник подлеже умору, може се заменити у целини. Међутим, предност употребе зупчаника са одвојеним компонентама зупчаника је могућност да се појединачно замене зуби пошто се сваки замара, а не да се замени цела компонента зупчаника. Ова могућност може помоћи да се смање укупни трошак замене зупчаника током времена јер су појединачни зупчаници доступни по нижој цени у поређењу са комплетним зупчаницима. Поред тога, то
омогућава задржавање и очување специјализованих, прилагођених или на други начин тешко доступних тела зупчаника.
Постављање зубаца зупчаника
Зуби зупчаника се секу или убацују на спољашњу или унутрашњу површину тела зупчаника. Код спољашњих зупчаника зупци су постављени на спољну површину тела зупчаника, окренути ка споља од центра зупчаника. С друге стране, код унутрашњих зупчаника зупци су постављени на унутрашњу површину тела зупчаника, усмерени ка унутра према центру зупчаника. У спојеним паровима, постављање зубаца зупчаника на сваком од тела зупчаника у великој мери одређује кретање гоњеног зупчаника.
Када су оба зупчаника у спојеном пару спољашњег типа, погонски зупчаник и погонски зупчаник (и њихова одговарајућа осовина или основна компонента) ротирају или се крећу у супротним смеровима. Ако апликација захтева да се улаз и излаз ротирају или померају у истом смеру, зупчаник празног хода (тј. зупчаник постављен између погонског зупчаника и погонског зупчаника) се обично користи за промену смера ротације погоњеног зупчаника.
Ако је један од упарених зупчаника унутрашњи зупчаник, а други спољни зупчаник, и погонски и погонски зупчаник се окрећу у истом смеру. Ова врста конфигурације пара зупчаника уклања потребу за зупчаником за празног хода у апликацијама које захтевају исти смер ротације у погонском и погонском зупчанику. Поред тога, конфигурације које користе интерно-спољни пар зупчаника су погодне за апликације у ограниченом или ограниченом простору, јер зупчаници и њихове осовине или основне компоненте могу бити постављене ближе једна другој него што је то могуће са упоредивим паром зупчаника само за спољашње.
Профил зуба зупчаника се односи на облик попречног пресека зубаца зупчаника и утиче на различите карактеристике перформанси зупчаника, укључујући однос брзине и искуство трења. Иако постоји велики број профила зуба који су доступни за пројектовање и конструкцију зупчаника, постоје три главна типа профила зуба који се користе — еволвентни, трохоидни и циклоидни.
Зупци еволвентног зупчаника прате облик који је означен еволвентном кривом круга, што је локус формиран крајњом тачком замишљене линије тангентне на основни круг док се линија котрља дуж обима круга. У целој индустрији, већина произведених зупчаника користи еволвентни профил зуба и због његове лакоће производње и због глаткоће рада. У поређењу са неким другим профилима, еволвентни профил се састоји од мањег броја кривина, чинећи израду зупца еволвентног зупчаника једноставнијом, а самим тим и потребну опрему за производњу јефтинијом, што смањује укупне трошкове производње. Предност еволвентних зубаца зупчаника лежи у њиховој константности угла притиска током читавог захвата зупчаника и способности да толеришу варијације у размаку центара зупчаника без утицаја на константност преносног односа за обртни момент и брзину. Константност угла притиска омогућава еволвентним зупчаницима да раде глатко од зупчаника са другим профилима зубаца, а толеранција варијације омогућава већу флексибилност у оквиру спецификација дизајна зупчаника.
За разлику од еволвентне криве где се линија котрља дуж обима круга, трохоидна крива је локус формиран од тачке на фиксној удаљености (а) од центра круга са датим полупречником (р) док се круг котрља дуж права линија. Трохоиди су општа категорија кривина које укључују циклоиде.
● Ако а
● ако је а=р, онда је формирана крива циклоида
● if a>р, тада је формирана крива испружена циклоида
У поређењу са еволвентним профилом зупчаника, ови профили се ретко користе за пројектовање и конструкцију зупчаника осим за употребу у специјализованим апликацијама. На пример, трохоидни зупчаници се често користе у пумпама, а циклоидни зупчаници у дувачима под притиском и сатовима. Упркос ограниченој примени, трохоидни и циклоидни профили нуде неколико предности у односу на еволвентни профил, укључујући већу издржљивост зуба и елиминацију сметњи.
Конфигурација осовине зупчаника
Осна конфигурација зупчаника се односи на оријентацију оса — дуж којих леже осовине зупчаника и око којих се зупчаници ротирају — у односу једне на другу. Постоје три главне конфигурације оса које користе зупчаници:
● Паралелно
● Укрштање
● Непаралелни, неукрштајући
Паралелне конфигурације зупчаника
Као што име указује, паралелне конфигурације укључују зупчанике повезане са ротирајућим вратилима на паралелним осама унутар исте равни. Ротација погонског вратила (и погонског зупчаника) је у супротном смеру од ротације погонске осовине (и погонског зупчаника), а ефикасност преноса снаге и кретања је типично висока. Неки од типова зупчаника који користе паралелне конфигурације укључују цилиндричне зупчанике, спиралне зупчанике, унутрашње зупчанике и неке варијанте зупчаника са зупчаником.
Укрштање конфигурација зупчаника
У конфигурацијама које се укрштају, осовине зупчаника се налазе на осама које се секу у истој равни. Као и паралелна конфигурација, ова конфигурација генерално има високу ефикасност преноса. Конусни зупчаници — укључујући зупчанике са зупчаницима са косим углом, праволинијски и спирални конусни зупчаници — спадају у групу зупчаника који користе конфигурације које се укрштају. Типичне примене за парове зупчаника који се укрштају укључују промену смера кретања унутар система за пренос снаге.
Непаралелне, неукрштајуће конфигурације зупчаника
Парови зупчаника са непаралелном, неукрштаном конфигурацијом имају осовине које постоје на осама које се укрштају (тј. нису паралелне), али нису у истој равни (тј. не секу). За разлику од паралелних и укрштајућих конфигурација, ова конфигурација генерално има ниску ефикасност кретања и преноса енергије. Неки примери непаралелних зупчаника који се не укрштају укључују навојне зупчанике, пужне зупчанике и хипоидне зупчанике.
Поред карактеристика дизајна поменутих горе, постоји неколико других опција које професионалац у индустрији или агент за набавку могу узети у обзир када дизајнирају и бирају опрему за њихову конкретну примену. Неке од других карактеристика које се могу узети у обзир укључују грађевински материјал, површинске третмане, број зуба, угао зубаца и тип мазива и начин подмазивања.
Можете ли нам дати неколико савета о томе како да изаберемо најбољи тип опреме за различите примене?
Ово је уобичајено питање са којим се мој тим и ја свакодневно сусрећемо. Прави одговор је да сваки тип зупчаника нуди јединствене предности на основу геометрије зупчаника и карактеристика мреже.
Да би се пронашао одговарајући стил зупчаника за примену, прво треба узети у обзир који тип зупчаника ће одговарати оријентацији осовине система. Могућности су:
● Паралелне осе
● Осе које се секу
● Непаралелне и неукрштајуће осе
Пошто ће свако решење увек бити специфично за апликацију, следеће информације морају бити успостављене:
● РПМ/Радио преноса
● Захтеви оптерећења / обртног момента / радног циклуса
● Окружење у којем ће радити
● Ограничења становања
● Циљне цене
Када будемо у потпуности разумели шта је потребно, можемо да понудимо одговарајуће решење које се заснива на специфичним параметрима апликације. Важно је напоменути да се зупчаници зупчаника најчешће користе због широког спектра доступних конфигурација зубаца и њихове флексибилности за примену на многим механизмима. На пример, два зупчаника се могу спојити у механизам паралелног вратила омогућавајући пренос кретања и обрнути смер, или се зупчаник може спојити са зупчаником и на тај начин претвара ротационо кретање у линеарно кретање, и коначно, зупчаник може бити део планетарни зупчаник у коме ће се спојити са унутрашњим зупчаником и користити као појачивач или редуктор брзине.
Наша фабрика
Наша фабрика је основана 2000. године, а 2010. године основали смо инострану трговинску компанију-Тиањин Оунаида Трансмиссионс Мацхинери Традинг Цо., Лтд. Наша фабрика има напредну и прецизну опрему за ефикасно завршетак производње производа.
